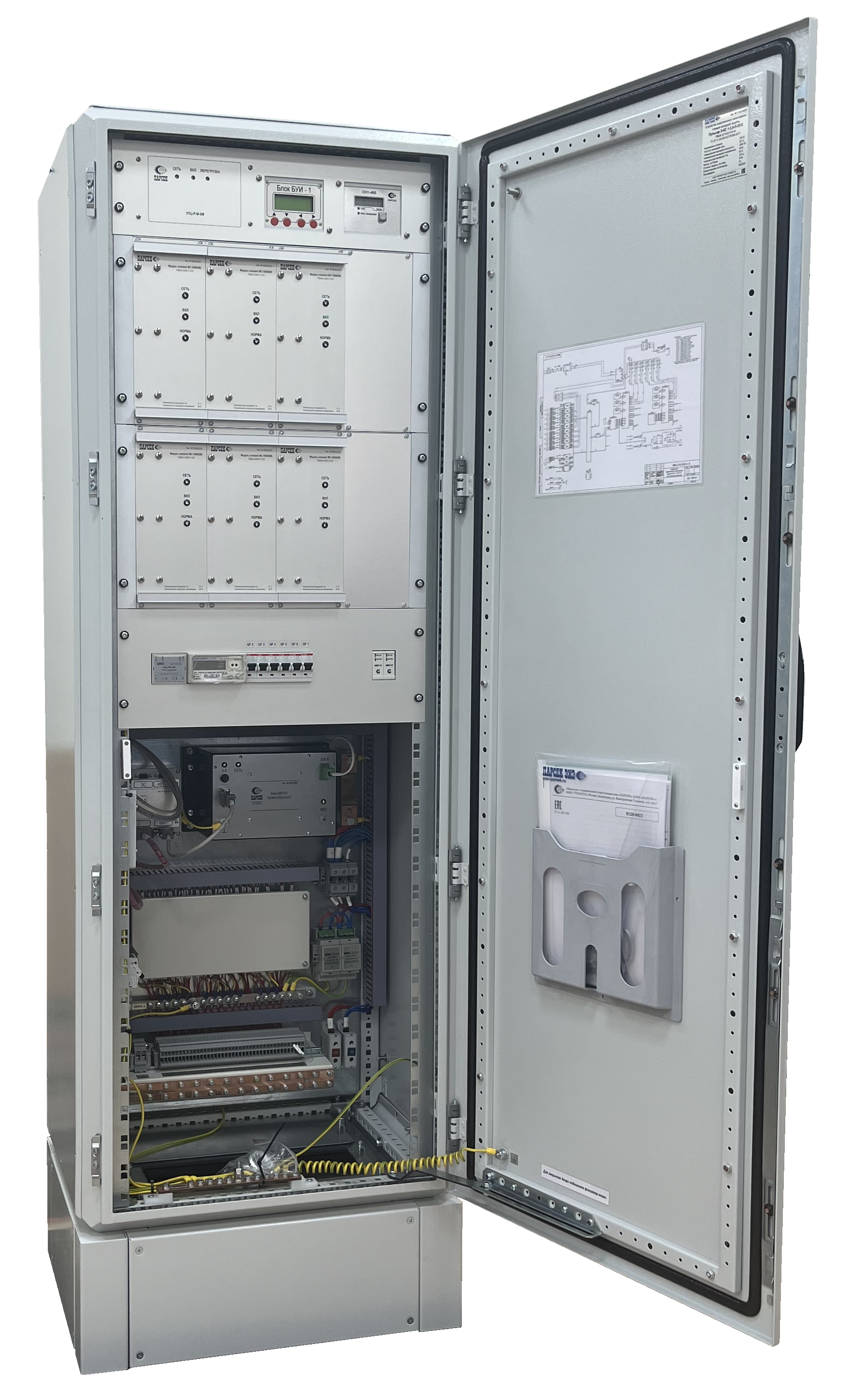

Устройство коррозионного мониторинга - станция катодной защиты (УКМ) «Пульсар Л-КС» предназначено для контроля и оперативного управления параметрами электрохимической защиты, сбора, обработки, хранения и передачи на удаленный диспетчерский пункт информации о коррозионных процессах и противокоррозионной защите подземных металлических сооружений и имеет до 12 независимых каналов формирования защитного тока.

Устройство имеет различные модификации в зависимости от требований защищаемого объекта (определяется картой заказа / опросным листом) и выполнены на базе преобразователей – модулей силовых МС-(х)КР с внутренним резервированием или МС-(х)К(М) модульного исполнения.

УКМ выполняет следующие функции:

- формирование защитного тока,

- управление и контроль,

- сбор информации с датчиков КИП,

- связь с автоматизированной системой управления технологическими процессами АСУ ТП.

Основные техничесие характеристики:

Количество независимых силовых каналов – до 12.

Номинальное выходное напряжение канала - 12 / 24 / 48 / 96 В.

Номинальный выходной ток канала - до 100 А.

Климатическое исполнение – У1 или У2 по ГОСТ 15150.

Количество подключаемых устройств КИП от 1 до 40.

Коэффициент полезного действия УКМ «Пульсар Л-КС» – не менее 85%.

Пределы задания выходного параметра в режимах стабилизации по напряжению или току 1…100 %.

Пределы задания суммарного потенциала минус 0,5 … минус 4 В

Пределы задания поляризационного потенциала минус 0,5 … минус 2 В

Отклонение выходного параметра от номинального не более 2,5%

УКМ обеспечивает следующие режимы работы:

- стабилизацию выходного напряжения,

- стабилизацию выходного тока,

- стабилизацию суммарного потенциала,

- стабилизацию поляризационного потенциала.

При обрыве цепи измерения потенциала на защищаемом сооружении (от электрода сравнения или сооружения) устройства автоматически переходят в режим стабилизации заданного (предварительно установленного) выходного тока.

Управление УКМ – ручное и дистанционное (интерфейс – RS485 / Wi-Fi, протокол MоdbusRTU).

УКМ имеют естественное воздушное охлаждение.

Электропитание УКМ осуществляется от сети переменного тока напряжением (165-253) В и частотой (50±1) Гц.

УКМ «Пульсар» оснащены устройствами защиты от перенапряжений по входным и выходным цепям (в том числе на входе питающей сети 230 В и цепи интерфейса RS-485), блоком аварийного включения БАВР, а также блоком бесперебойного питания ББП.

Блок согласующий ПТМ

Обращаем ваше внимание на то, что в соответствии со спецификацией MODBUS V1.02 (текущая актуальная), среда передачи должна иметь не более одного мастера. При наличии более одного мастера, возможны нарушения в работе СКЗ, СЛТМ, полная или частичная потеря ДУ. При необходимости наличия более одного мастера и обеспечения бесперебойной работы в режиме 24x7 необходимо доукомплектовать станции катодной защиты серии «Пульсар» блоком согласующим ПТМ производства ООО «ПАРСЕК».

Структура условного обозначения: ПТМ-Х1(Х2)-Х3, где

Х1 – количество портов доступа для телемеханики (шлюзов): 1 / 2,
Х2 – канал связи: RS-485 / LORA / GSM / Wi-Fi,
Х3 – указывается «П» при необходимости преобразования протокола обмена.

По вопросам приобретения блока согласующего ПТМ просьба обращаться на почту office@ooo-parsek.ru.


Программное обеспечение Pulsar_L-KS

Встроенное программное обеспечение Pulsar_L-KS предназначено для управления преобразователями (модулями силовыми) в составе устройства коррозионного мониторинга – станции катодной защиты «Пульсар Л-КС».

Программное обеспечение Pulsar_L-KS устанавливается в УКМ в процессе его изготовления предприятием-изготовителем, служит для агрегации преобразователей (модулей силовых) в один канал формирования защитного тока, измерения выходных электрических параметров, регулирования выходных параметров, прием и передачу управляющих сигналов, включения и отключения модулей силовых.

Стоимость программного обеспечения Pulsar_L-KS включена в общую стоимость устройства коррозионного мониторинга – станции катодной защиты «Пульсар Л-КС». Отдельной поставки данного ПО не предусмотрено. Самостоятельная установка ПО пользователями не предусмотрена.

Запросить цену изделия можно по почте office@ooo-parsek.ru или по телефону 8(495)944-72-88.
